8ch分のINPUTに入力された微弱なスイッチ信号を
大きな電力を扱えるように変換するモジュールです。
各ポート最小6Vから最大24V1A、合計で8Aまで対応しています。
※連続通電する場合発熱に注意してください。
変換元と変換先では電気的に絶縁され、相互のトラブルが
干渉しないようになっています。
各ポートにフリーホイールダイオードがある為ソレノイドやモーター等の
逆起電力が発生するものにも対応しています。
この商品は、音楽を作るときに使うMIDIという規格を利用して
色々な機械（スイッチのON/OFF、ロボットの動き、自動制御の舞台装置や照明など）をコントロールできるMIDIメカニカルシステム（MIDI Mechanical System）一部として開発されましたが、単純に8chの電力増幅用モジュールとしても利用できます。
さらに大きな電力が必要な場合は、
市販のリレーモジュールなどを利用してください。

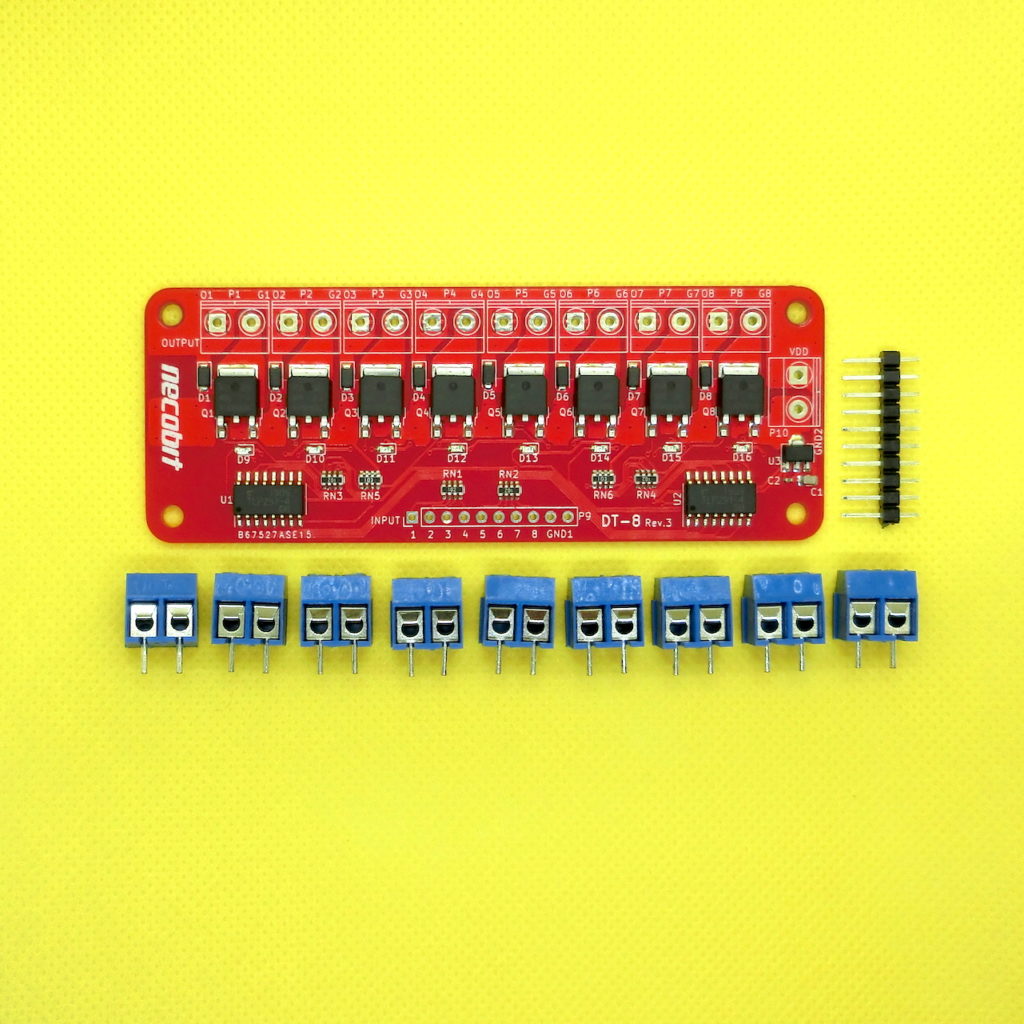

製品内容物
- DT-8 Rev.3 基板 1枚
- ピンヘッダ10ピン 1個
- ターミナルブロック 9個
ターミナルブロックは
ロットによって
色・外見などが変わる場合があります。
※ご注意※
この商品は、ご自身でのはんだ付けが必要です。
同梱のコネクタはピンヘッダですが、
ケーブルにオスのコネクタを使用したい場合は
2.54mmピッチのピンソケットでもご利用いただけます。
ターミナルブロックは大きな電力を流せるようにするため
ハンダ付けにじゅうぶんな熱が必要になっています。
ハンダゴテを当てしっかりとランドを熱し、
ハンダが基板側に流れるのを確認した上で
ハンダ付けをしてください。
接続図
INPUT1-8はMD-16等からのスイッチ信号を入力、
INPUTのGNDには制御信号のモジュールと
同じGNDを接続してください。
スイッチする機器のGNDとは分けてください。
分けなくても動作はしますが、その場合は絶縁はされず、
スイッチする機器でのトラブルが
そのまま制御モジュールに伝わってしまう可能性があります。
出力側は基板横側のP10コネクタにスイッチする機器の電源を接続し、
上に並んだP1-P8にスイッチする機器を接続します。
VDDにプラス側、GNDにマイナス側を接続してください。
大きな電力を流す場合はモジュール全体が発熱する場合があります。
十分冷却できるように配置してください。
Rev.2からの変更点
部品選定と設計をやり直し、利用できる電流量に余裕ができました。
ご購入はコチラ Buy this!
BASE（ベイス）
necobit電子BASEショップで買う→ DT-8 Rev.3 Digital to Transistor 8port
（別ウインドウでBASEショップページへ移動します。移動先のカートに入れるボタンをクリックして決済手続きへお進みください）
スイッチサイエンスマーケットプレイス
necobit電子スイッチサイエンスマーケットプレイスで買う→ ¥4,980- DT-8 Rev.3（Digital to Transistor 8port） （別ウインドウでスイッチサイエンスマーケットプレイスページへ移動します。移動先のカートに入れるボタンをクリックして決済手続きへお進みください）
使用例
→ ソレノイドの制御-MIDIメカニカルシステム具体例1-
→ MIDIメカニカルシステム作例 自動演奏鍵盤ハーモニカ
