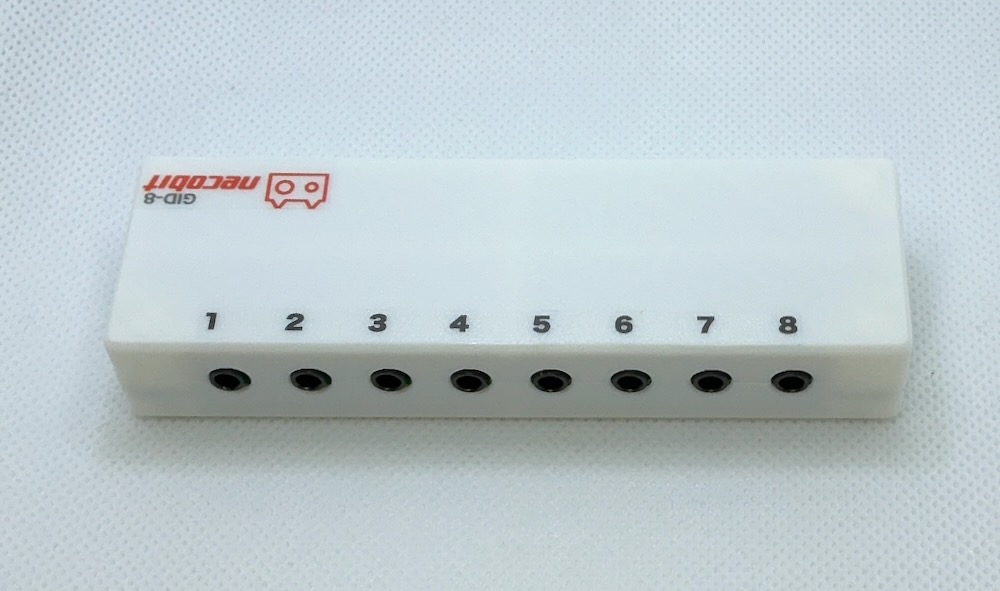

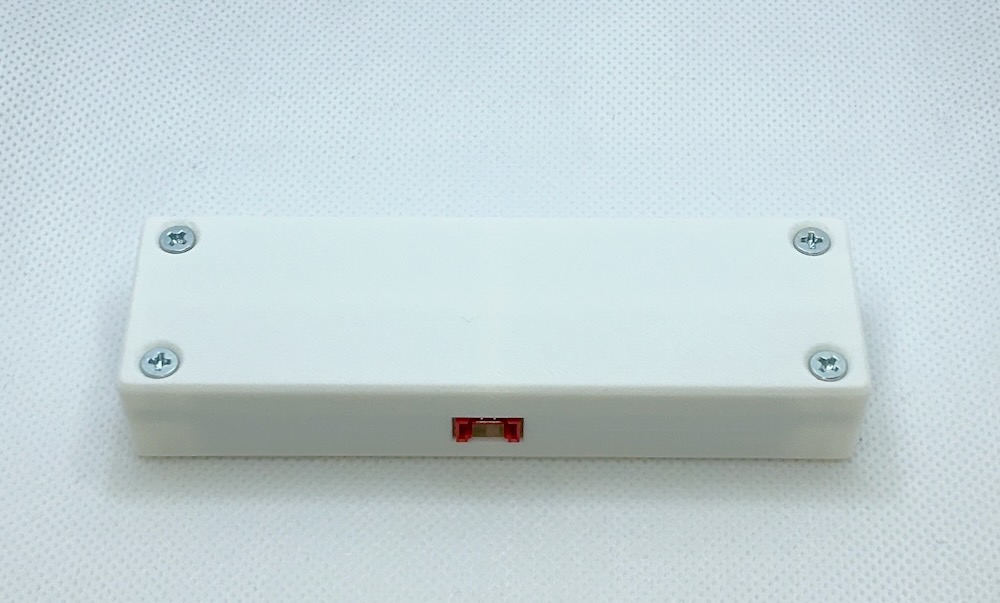

GID-8 (8ch入力スイッチ拡張ボックス)とは
3.5mmジャックにスイッチを接続することで
M5Stackに8chのデジタル入出力端子を増設することができます。
M5Stackなどとの通信はGrove互換コネクタよりI2Cでします。
※ 2025年5月14日 商品名を「GID-8（8ch入力スイッチ拡張ボックス）」に変更しました。 （旧商品名 GID-8/GROVE 8CH入力スイッチ拡張ボックス）

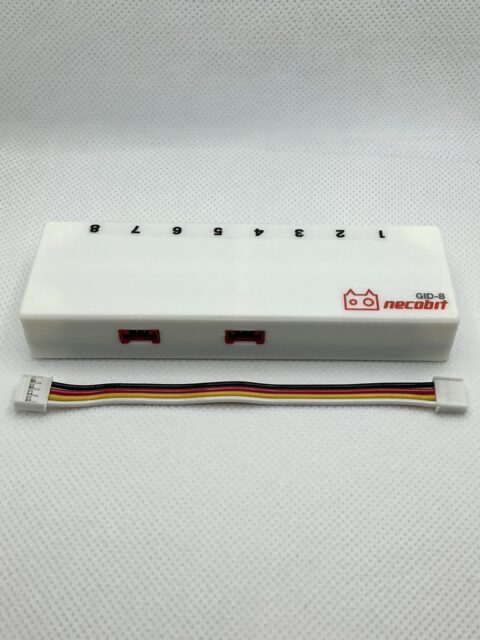

※ 2025年6月18日 Rev.0.5になりGroveコネクタが1つ→2つになり、
3.5mmジャックの部品を変更しました。
GROVEコネクタが1→2に増えたことによりデイジーチェーンができるようになりました。
二つのコネクタは全く同じ機能なのでどちらに挿しても構いません。
3.5mmジャックを変更したことにより破損しにくくなり、抜き差しも柔らかくなりました。
初期I2Cアドレスは0x45です。
ソフトウェアの仕様はM5Stamp Extend I/O Module (STM32F0)に準じます。
ただし、3.5mmプラグのTipとSleeveのショート時にI/OピンとGNDが接続されますので、それに対応した設定の時のみ機能します。

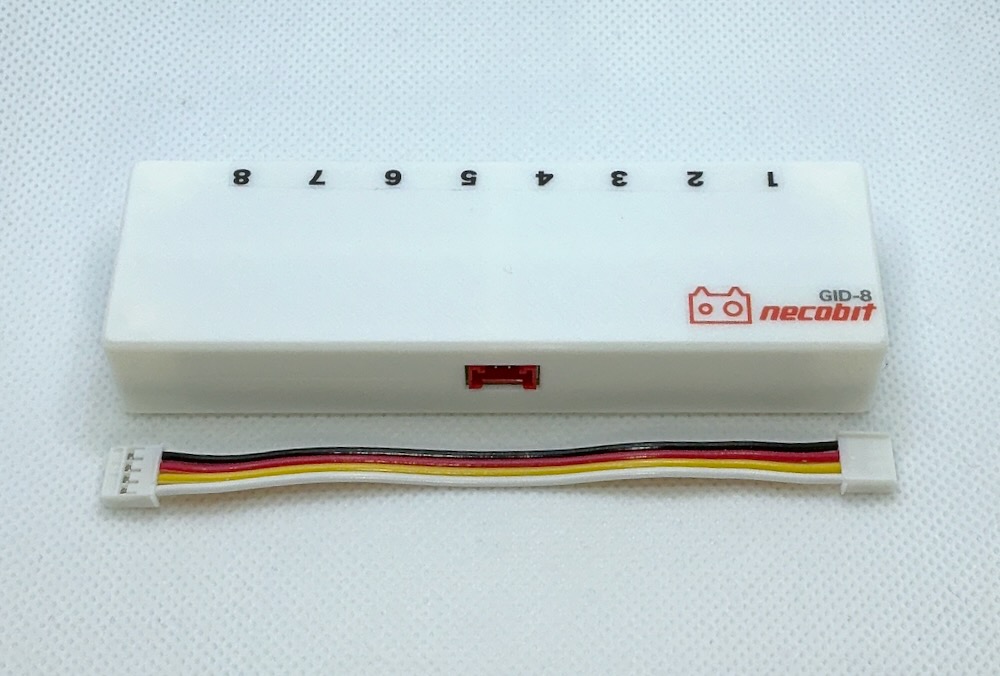

内容物
- GID-8（ケース入り） 1つ
- GROVE互換ケーブル（10cm） 1本
※旧リビジョン製品の写真は当ページの最後にあります。
かんぷれでの使い方
かんぷれ に接続すると、拡張入力として機能します。
詳しくはかんぷれのマニュアルをご覧ください。
複数のGID-8を利用する場合
かんぷれで複数台のGID-8を利用するためには、
それぞれのGID-8に別の識別情報を書き込む必要があります。
GID-8の設定を書き換える際は必ず「赤いGROVEポート」に「GID-8を一つだけ」
接続してから作業してください。複数繋いだり、他のデバイスを繋いで作業すると
復旧不可能なトラブルの原因になります。
かんぷれの「Wi-Fiを使わずにファームウェアを更新する方法」を読んで
識別情報書き込み専用ファームウェアを書き込む準備をします。
書き込む時に必要な「シェアコード」に以下の文字を入力して書き込みます。
cNHTd1G9D9OLpjtt
書き込んだら、書き換えるGID-8を接続してかんぷれ左側のリセットスイッチを押してください。
すると、一つだけ緑色に選択されている状態で表示されます（デフォルトは1. 0x45）。
4つ選択肢が出るので、使いたいアドレスを割り当ててください。
選択して、該当のアドレスが緑になった時点で既に書き込みは完了しています。
複数のGID-8を連続して設定する場合は、繋ぎかえるごとにかんぷれをリセットしてください。
例えば4つめのアドレスを書き込んだ場合は、GID-8を1つしか繋いでいなくても4つ目の
拡張ボックスとして認識されるのでご注意ください。
注意点
- I2C通信で動作モードを切り替えると意図せぬ動作になることがあります。
- 差し込みが浅いと意図せぬ挙動をするため、奥までしっかりと差し込んでください。

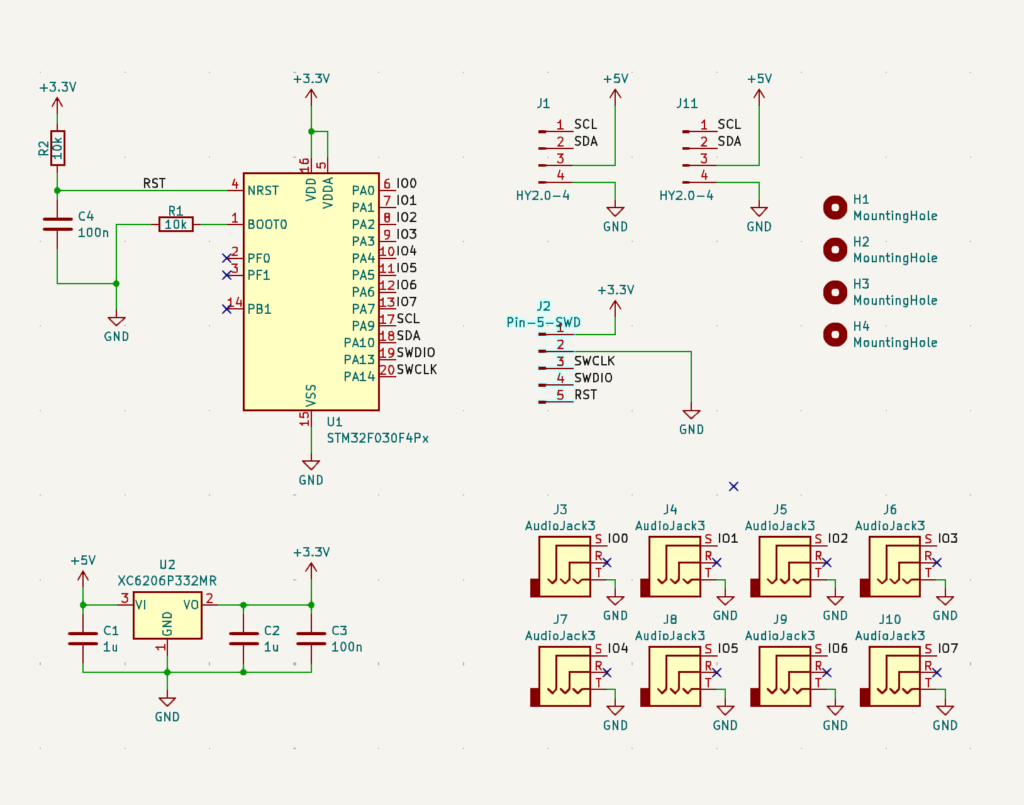

回路図
サンプルコード
https://github.com/m5stack/M5Unit-EXTIO2/tree/main/examples/Unit_EXTIO2_M5Core/DIGITAL_INPUT_OUTPUT
ご購入はコチラ
ねこびっと通販 BASE
2024年6月13日で閉店しました。BOOTHショップをご利用ください！
ねこびっと通販 BOOTH
→ GID-8（8ch入力スイッチ拡張ボックス） を ねこびっと通販 BOOTH で購入する！
旧リビジョン情報

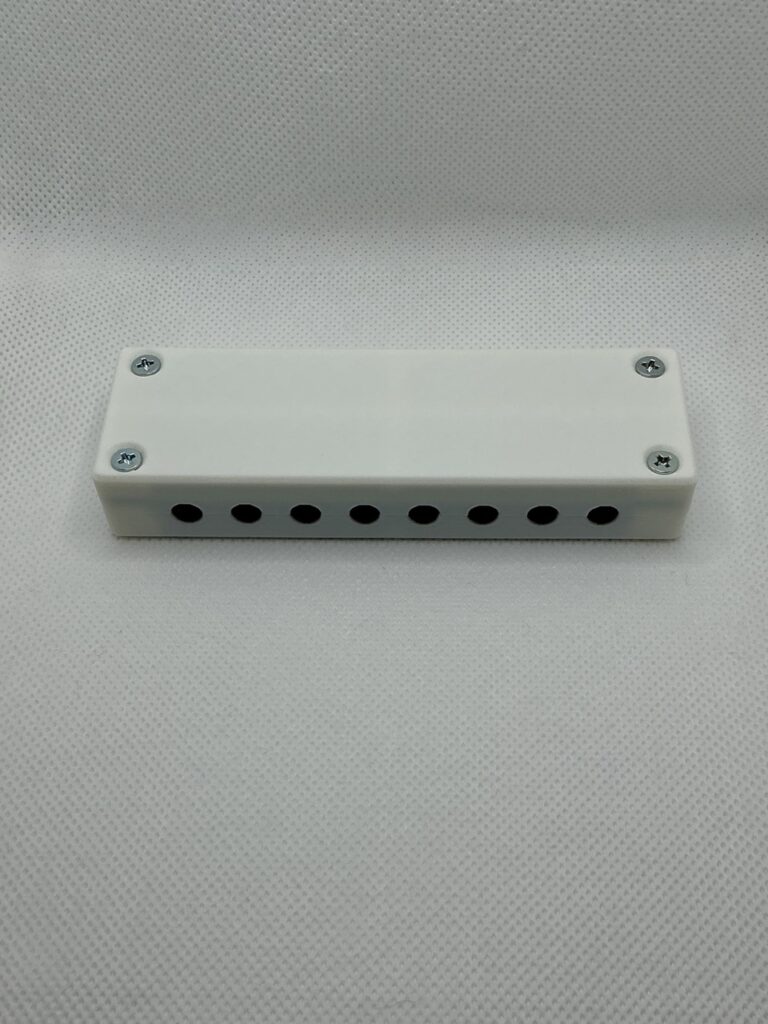

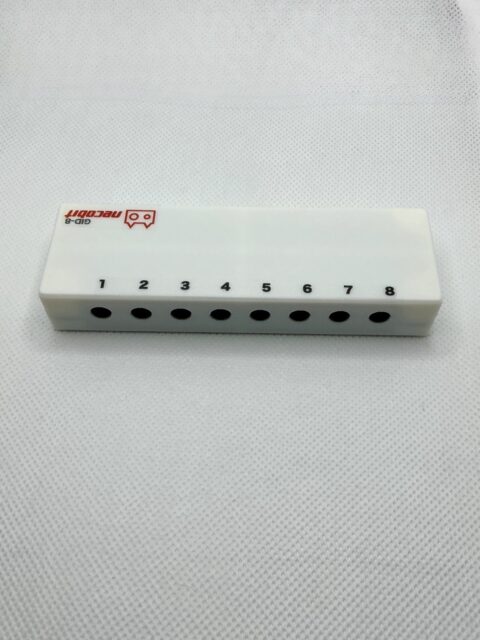

外観写真

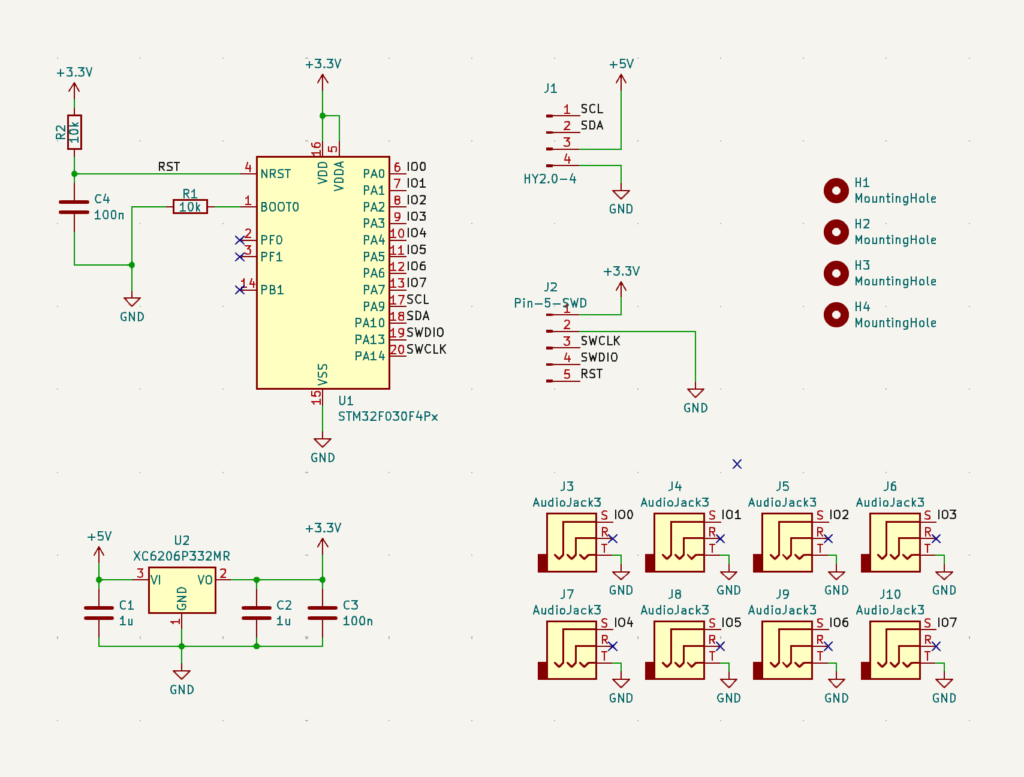

回路図
